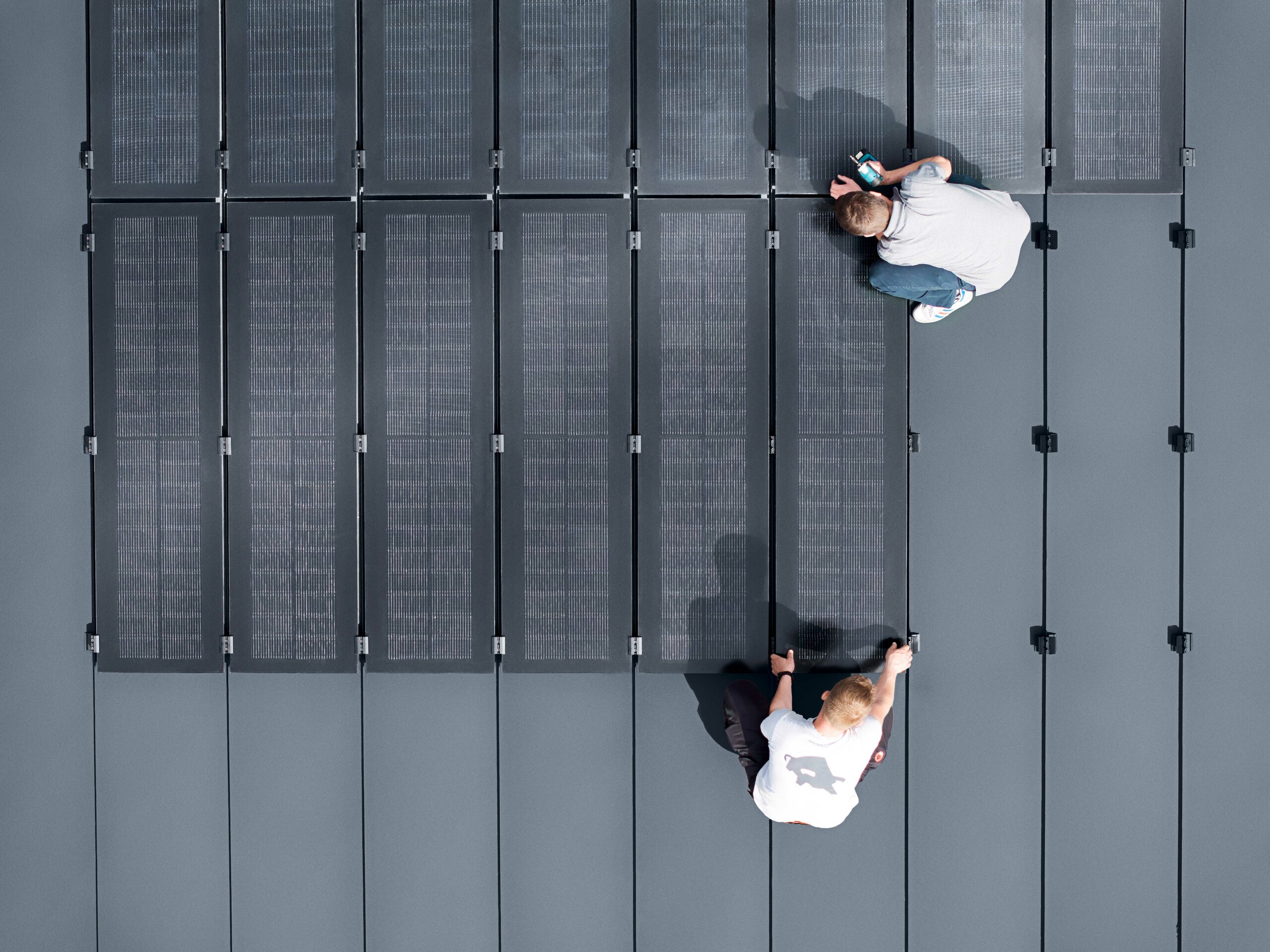

A PREFALZ-tetőkhöz készült fotovoltaikus rendszerünk üveg/üveg fotovoltaik-modulok kombinációja speciálisan fejlesztett korc- és modulkapcsokkal, amelyek közvetlenül az állókorcokra kerülnek. Így a PREFALZ szolármodulok tetőpárhuzamos fektetést tesznek lehetővé minimális felépítési magassággal.
A markáns PREFALZ vonalvezetés harmonikusan folytatódik, ami által a tetőhéjazat karakterisztikus megjelenése megmarad.
A PREFALZ szolármodul előnyei
Esztétikus
Tetőpárhuzamos, korcolt sáv jelleg megtartva, lapos felépítésű teljes rendszer, illeszkedve a PREFALZ fedés korctípusához
Ellenálló
Robusztus, hosszú élettartamú üveg/üveg fotovoltaikus modul legújabb TOPCon-cellatechnológiával
Nincs tetőáttörés
A modulkapoccsal a szolármodulok közvetlenül az állókorcokra kerülnek és nincs szükség a tetőfedés áttörésére csavarral, stb.
2-in-1
Korc- és modulkapocs egy termékben, egyszerű és gyors szerelés a kis számú szükséges komponensnek köszönhetően
Esztétikus
Tetőpárhuzamos, korcolt sáv jelleg megtartva, lapos felépítésű teljes rendszer, illeszkedve a PREFALZ fedés korctípusához
Ellenálló
Robusztus, hosszú élettartamú üveg/üveg fotovoltaikus modul legújabb TOPCon-cellatechnológiával
Nincs tetőáttörés
A modulkapoccsal a szolármodulok közvetlenül az állókorcokra kerülnek és nincs szükség a tetőfedés áttörésére csavarral, stb.
2-in-1
Korc- és modulkapocs egy termékben, egyszerű és gyors szerelés a kis számú szükséges komponensnek köszönhetően
Utólagos beszerelés lehetséges
A szolármodulok felszerelhetők mind az új PREFALZ tetőkre, mind utólag rászerelhetők a meglévő PREFALZ tetőkre
Teljesítmény-garancia
Szolármodul: 10 év termékgarancia, teljesítmény-garancia: a modul névleges teljesítményének 85 %-a 25 év után, valamint 25 év termékgarancia a PREFA alátétszerkezetre
Független, gazdaságos & fenntartható
A Nap, mint energiaforrás mindig rendelkezésre áll, a saját előállítású energia közvetlenül felhasználható, betáplálható a hálózatba vagy tárolható. CO2-barát gyártóhely
Made in Austria
100 %-ban kompatibilis a PREFA komplett rendszerével, a PREFALZ csúcsminőségű szolármodul fejlesztése és gyártása Ausztriában történik
Utólagos beszerelés lehetséges
A szolármodulok felszerelhetők mind az új PREFALZ tetőkre, mind utólag rászerelhetők a meglévő PREFALZ tetőkre
Teljesítmény-garancia
Szolármodul: 10 év termékgarancia, teljesítmény-garancia: a modul névleges teljesítményének 85 %-a 25 év után, valamint 25 év termékgarancia a PREFA alátétszerkezetre
Független, gazdaságos & fenntartható
A Nap, mint energiaforrás mindig rendelkezésre áll, a saját előállítású energia közvetlenül felhasználható, betáplálható a hálózatba vagy tárolható. CO2-barát gyártóhely
Made in Austria
100 %-ban kompatibilis a PREFA komplett rendszerével, a PREFALZ csúcsminőségű szolármodul fejlesztése és gyártása Ausztriában történik
PREFALZ tetőfedési rendszerhez igazítva: PREFA komplett rendszer
A PREFALZ szolármodul 100 %-ban kompatibilis a PREFA tetőfedési rendszerével. Pontosan illeszkedik az 500 és 650 korcszélességhez az üveg/üveg fotovoltaik-modul a korcon lesz elhelyezve, ami által a kettős állókorcos sávok megjelenése megmarad.
A PREFALZ szolármodulok felszerelhetők mind az új PREFALZ tetőkre, mind utólag rászerelhetők a meglévő PREFALZ tetőkre.
Szállítási terjedelem
A fotovoltaikus rendszert egyedileg és pontosan az adott tetőfedéshez méretezzük. A PREFALZ Solar-csomag nemcsak a napelemtartókat, hanem a helyesen méretezett szolármodulokat is tartalmazza.
A PREFALZ szolármodulhoz a következő összetevők kaphatók a PREFA-nál:
- PREFALZ szolármodulok
- Köztes és záró modulrögzítők
- Lecsúszás-gátlók
- Kábelcsomag az összes szükséges be- és levezetéssel
- Különböző szervizszolgáltatások (pl. a fotovoltaikus rendszer méretezése)
A tetőfedéshez szükséges PREFALZ Alumíniumszalagokat nem tartalmazza a csomag. Ezeket külön kell kérni.

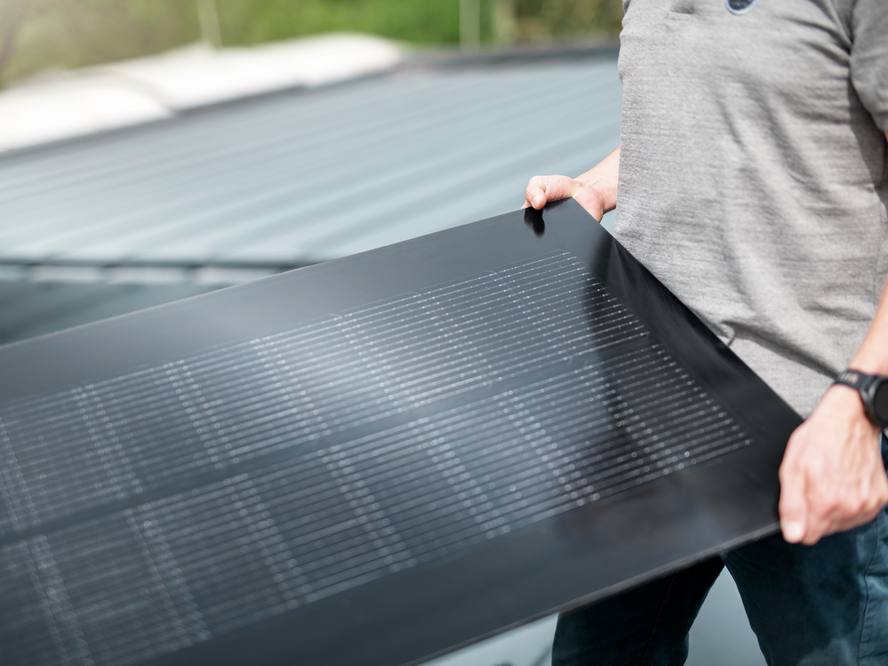

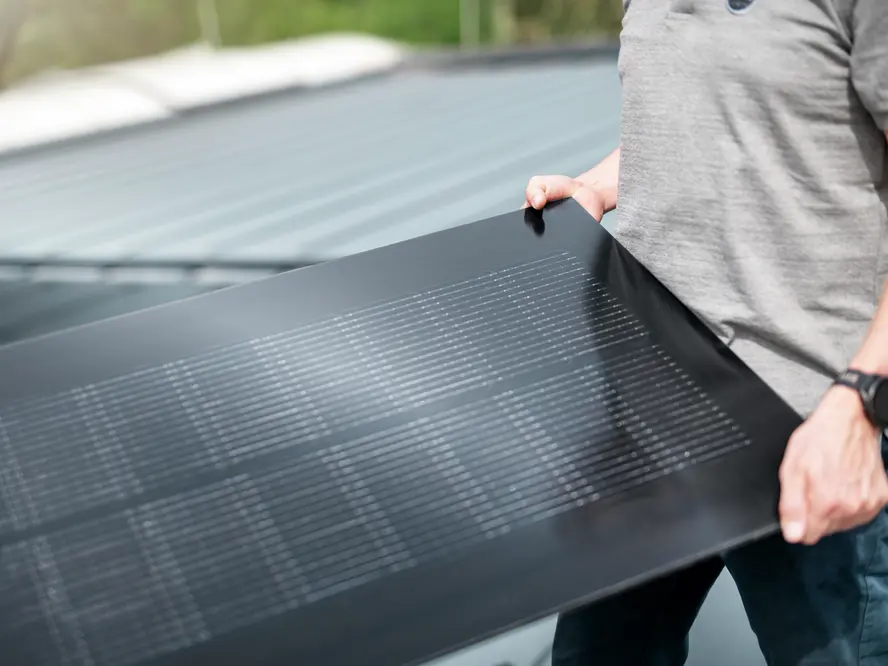

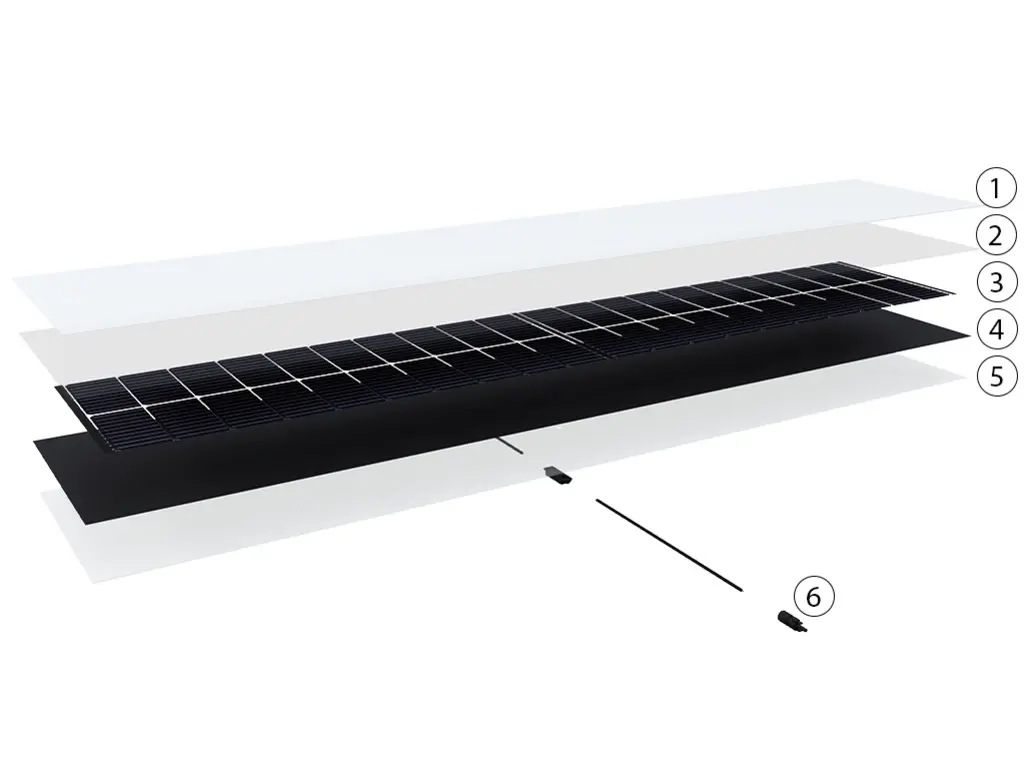

A PREFALZ szolármodul felépítése
Alig 70 mm-es felépítési magasságával ez a megoldás harmonikusan illeszkedik a tetőfelületbe és így lényegesen karcsúbb a hagyományos tetősíkra szerelt megoldásoknál
1. 3,2 mm szolárüveg, prizmás
2. Kapszulázó anyag
3. Napelemes cella TOPCon típus
4. Kapszulázó anyag
5. 3,2 mm hátlapi üveg
6. Csatlakozódoboz, MC-4 dugasz / aljzat szolárvezetékkel és kábelvédő csővel
Két méretben kapható: Beépítési szélességek
SZOLÁRMODUL PREFALZ 500 |
Méret: 2000 x 408 mm |
|---|---|
SZOLÁRMODUL PREFALZ 650 |
Méret: 2000 x 558 mm |
Garancia
A PREFA átfogó garanciális szolgáltatást kínál Önnek a PREFALZ napelemes megoldásokra Élvezze az abszolút biztonságot a 25 éves teljesítmény-garanciával. Még ezen működési idő után is a modulok a névleges teljesítmény 85%-át adják le garantált teljesítményként.
Színek fotovoltaik-modulok és modulkapcsok számára
A PREFALZ szolármodulok fekete színben kaphatók és kiszállításuk hozzáillően fekete eloxált modulkapcsokkal történik.
A tetőfedő-termék (alumíniumszalagok) PREFALZ az alapszínekben elérhető.
Műszaki információk
PREFALZ szolármodul 500 |
PREFALZ szolármodul 650 |
|
Teljesítmény |
150 Wp |
150 Wp |
Felületigény |
5,44 m²/kWp |
7,44 m²/kWp |
Méretek |
2000 x 408 mm |
2000 x 558 mm |
Súly |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Cellatípus |
TOPCon |
TOPCon |
Tetőhajlásszög |
3°-tól (5%) |
3°-tól (5%) |
Anyag |
Előlapi üveg 3,2 mm |
Előlapi üveg 3,2 mm |
Dugasz |
Alapértelmezett MC4-dugasz/aljzat |
Alapértelmezett MC4-dugasz/aljzat |
Rögzítés |
Szolár közbenső / záró modulrögzítővel PREFALZ 500/650 kettős állókorcon, tetőhajlásszögtől és helyszíntől függően változik a kapcsok száma modulonként. |
Szolár közbenső / záró modulrögzítővel PREFALZ 500/650 kettős állókorcon, tetőhajlásszögtől és helyszíntől függően változik a kapcsok száma modulonként. |
Az egyes országok szabványait és szakmai előírásait figyelembe kell venni.
Kérdések és válaszok a PREFALZ szolármodulról
Ez egy tetőre szerelt PV-megoldás, ami üveg/üveg fotovoltaikus-modulokból áll az innovatív TOPCon cellatechnológiával.
A PREFALZ szolármodul 100 %-ban kompatibilis a PREFA tetőfedési rendszerével, illeszkedik az 500 és 650 mm-es lemezszélességhez. Ezzel a kettős állókorcos szalagok megjelenése megmarad.
- ERŐTELJES – a TOPCon cellatechnológia 10%-kal nagyobb teljesítményt kínál, szórt fényviszonyok esetén is
- CSÖKKENTÉS – 15%-kal kevesebb egyedi komponens (mivel nincsenek sínek és különálló komponensek)
- HASZNÁLAT – a hagyományos, tetőre szerelt megoldásokkal összehasonlítva rendszerünk 20%-kal gyorsabb szerelést tesz lehetővé (alkalmazásra kész alkatrészek)
- FELHASZNÁLÁSI TERÜLET – A szerelési rendszer 3° és 60° közötti tetőhajlásszögnél alkalmazható.
- JELLEMZŐK – A kettős állókorcos szalagok a teljes rendszerben megmaradnak.
- ESZTÉTIKUS MEGJELENÉS – 70 mm-es, alacsony magassága optimálisan illeszkedik a tetőfelületbe, az egy elemként biztosított, feketére eloxált korc- és modulkapocs esztétikus megjelenést biztosít
- RENDSZERSZEMLÉLET – Összehangolva a PREFA komplett rendszerrel és a bevált PREFALZ Vario napelemtartó szerelési rendszerrel: a hőtágulás okozta hosszirányú mozgást nem akadályozza
- UTÓLAG SZERELHETŐ – A PREFALZ szolármodullal meglévő PREFALZ kettős állókorcos fedések is bővíthetők, tetőáttörések nélkül.
- FENNTARTHATÓ – A fejlesztés és a gyártás 100%-ban Ausztriában történik.
- HOSSZÚ ÉLETTARTAM – 25 év termékgarancia a tartószerkezetre, a PV-modul életciklusa alapján 25 év teljesítmény-garancia
A szolármodulok maguk a következő rétegekből állnak:
- 3,2 mm prizmás szolárüveg
- kapszulázó anyag
- napelemes cella TOPCon típus
- kapszulázó anyag
- 3,2 mm hátlapi üveg
- csatlakozódoboz, MC-4 dugasz / aljzat szolárvezetékkel és kábelvédő tömlővel
A PREFALZ szolármodulok szereléséhez járulékosan köztes és záró modulrögzítők, valamint lecsúszás-gátlók és kábelek szükségesek.
Mindkét beépítési szélességű PREFALZ szolármodul teljesítménye 150 Wp.
A PREFALZ 500 szolármodulnál ez 5,44 m²/kWp helyigénynek felel meg, a PREFALZ 650 szolármodulnál a helyigény 7,44 m²/kWp.
A PREFALZ szolármodul egy tetőre szerelt PV-megoldás, amelynél a modulok szerelése PREFALZ tetőkre történik. Ez 3° és 60° közötti tetőhajlásszög esetén lehetséges
Amennyiben érdeklődik a PREFALZ szolármodulok iránt, forduljon kapcsolattartójához.
A fotovoltaikus rendszer méretezése a PREFA terméktechnika, ill. a kivitelező által, tervezőprogram segítségével történik.
Kérjen ajánlatot, hogy a fotovoltaikus rendszert egyéni adottságaihoz és igényeihez hangolja.
Tervezés és alkalmazás
Ebben a szakaszban szakmai partnereink különböző dokumentumokat találnak letöltésre a PREFALZ szolármodulról. További információkat kivitelező partnereink a Szervizterületen találnak. (Csak partnercégek számára – kérjük, készítse elő belépési adatait. Még nincsenek belépési adatai? Akkor kérjük, vegye fel a kapcsolatot az illetékes szaktanácsadóval.)
Megjegyzés kifejezetten építész- és tervezőirodák számára: A 3D- és BIM-adatok, valamint termékeink textúrái itt találhatók: digitális tervezés
Tartozékok
A tetőre szerelendő fotovoltaikus rendszerekhez a PREFA átfogó komplett rendszert kínál.
A tartozékok teljes és részletes listája az árlistánkban (csak kivitelező cégek számára).

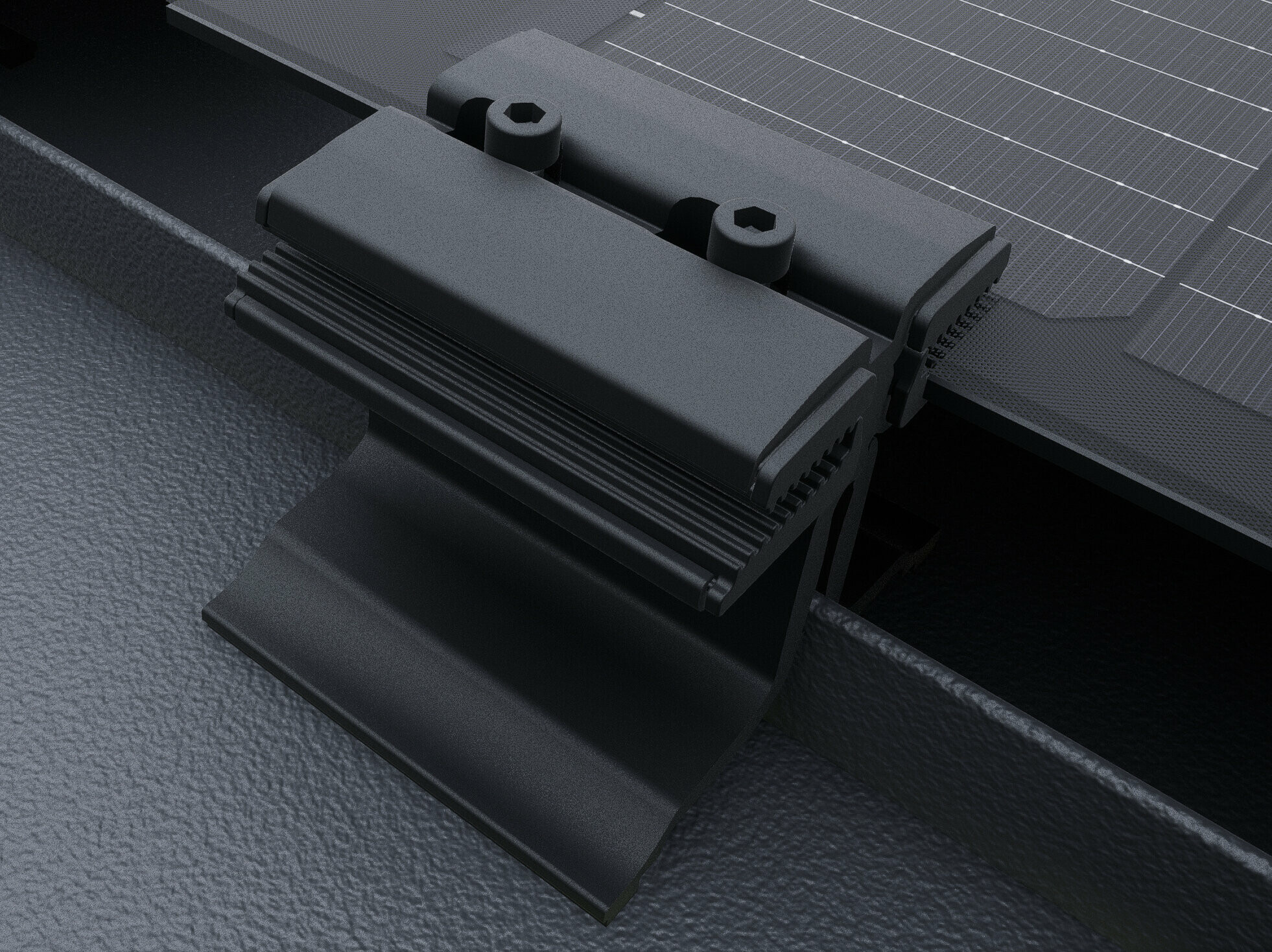

Napelem közbenső modulrögzítő PREFALZ 500/650
Modul- és korckapocs egyben, fekete eloxált (vizuálisan illik a modulokhoz)

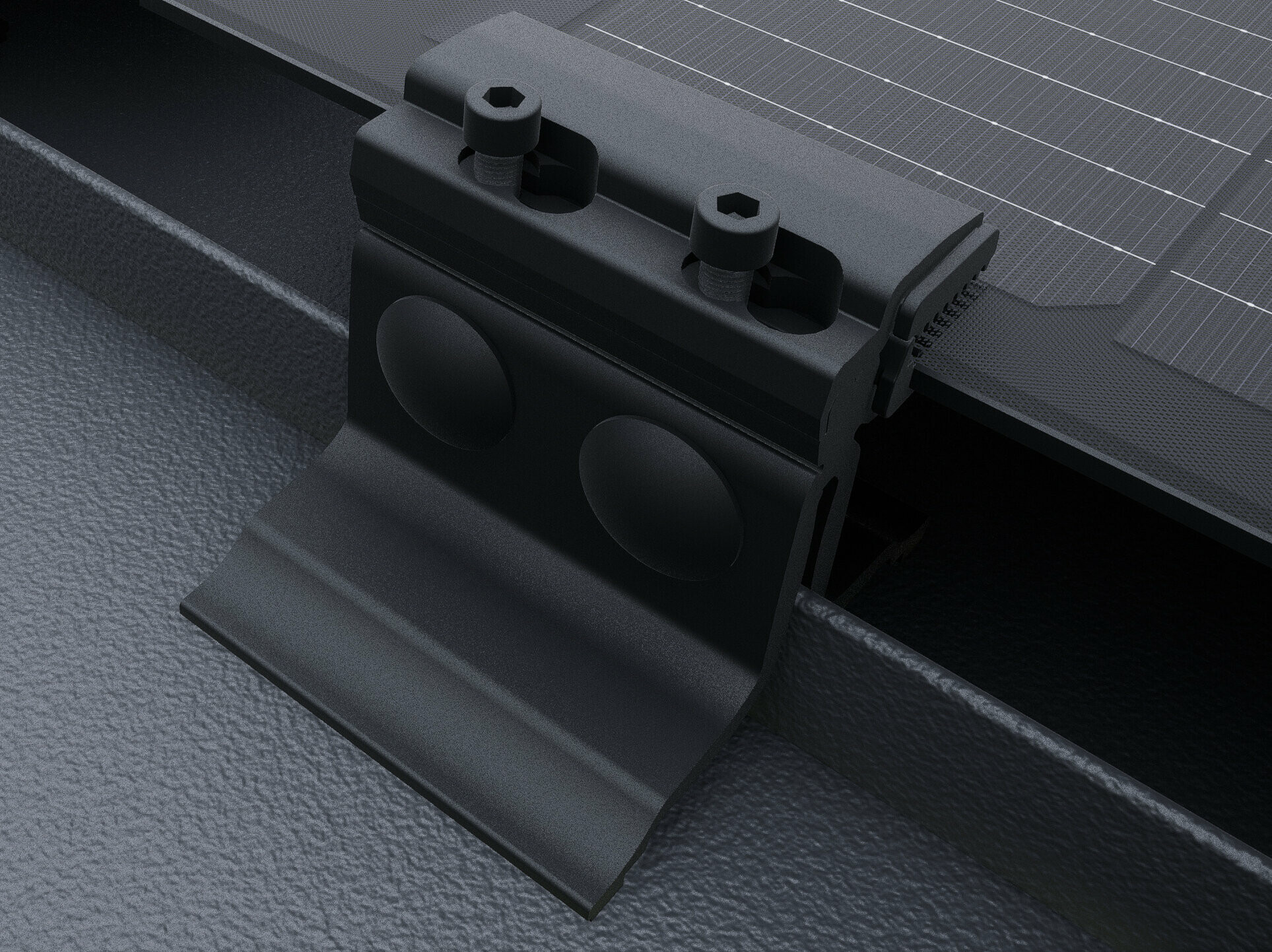

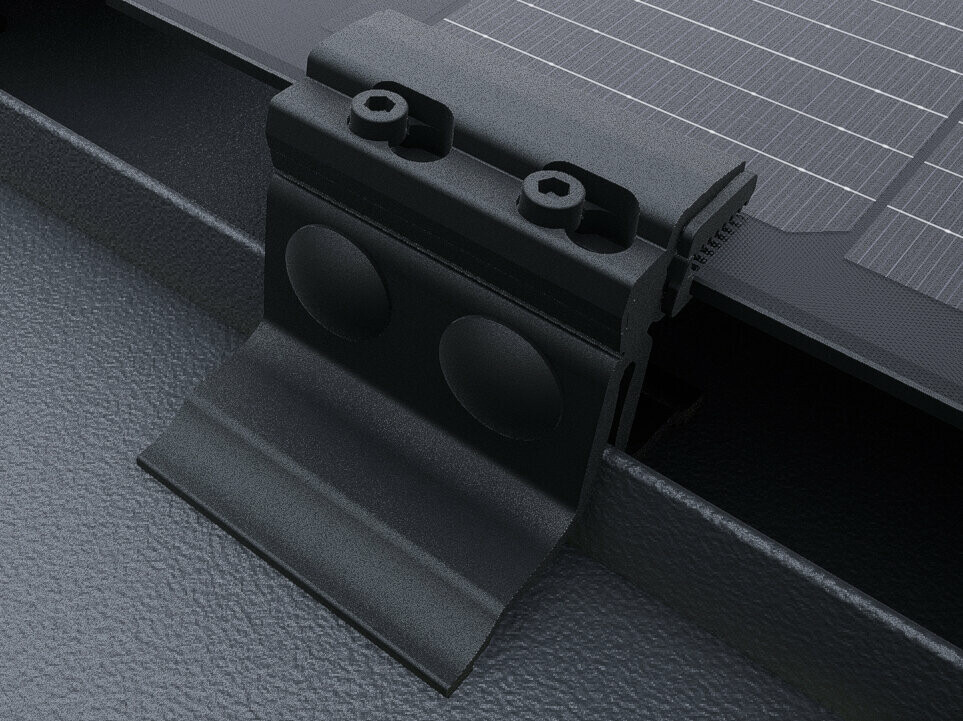

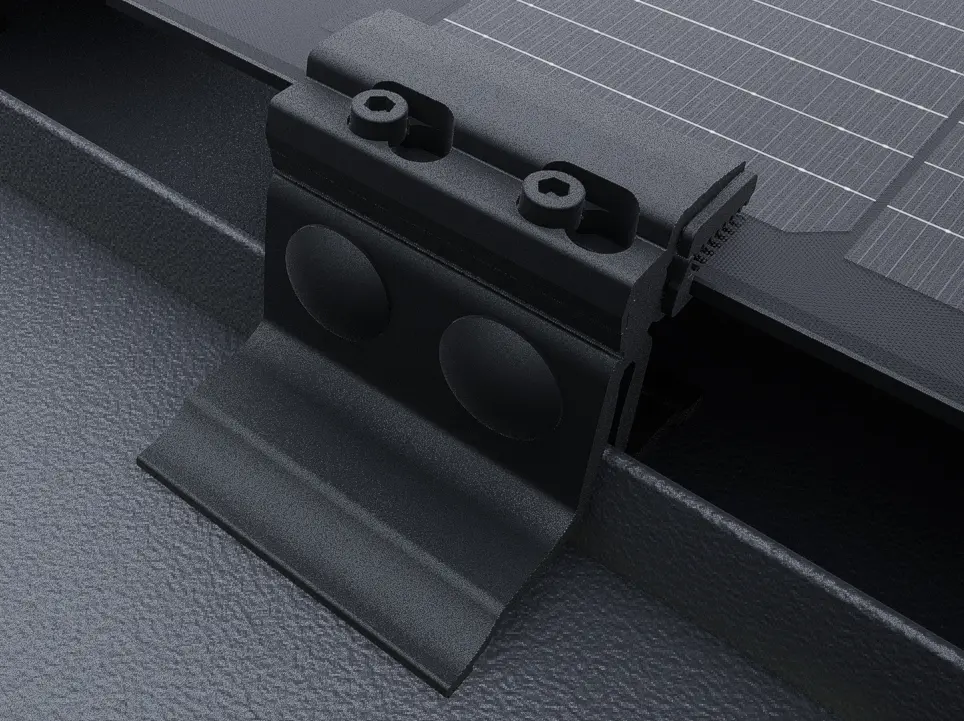

Napelem záró modulrögzítő PREFALZ 500/650
Modul- és korckapocs egyben, fekete eloxált (vizuálisan illik a modulokhoz)

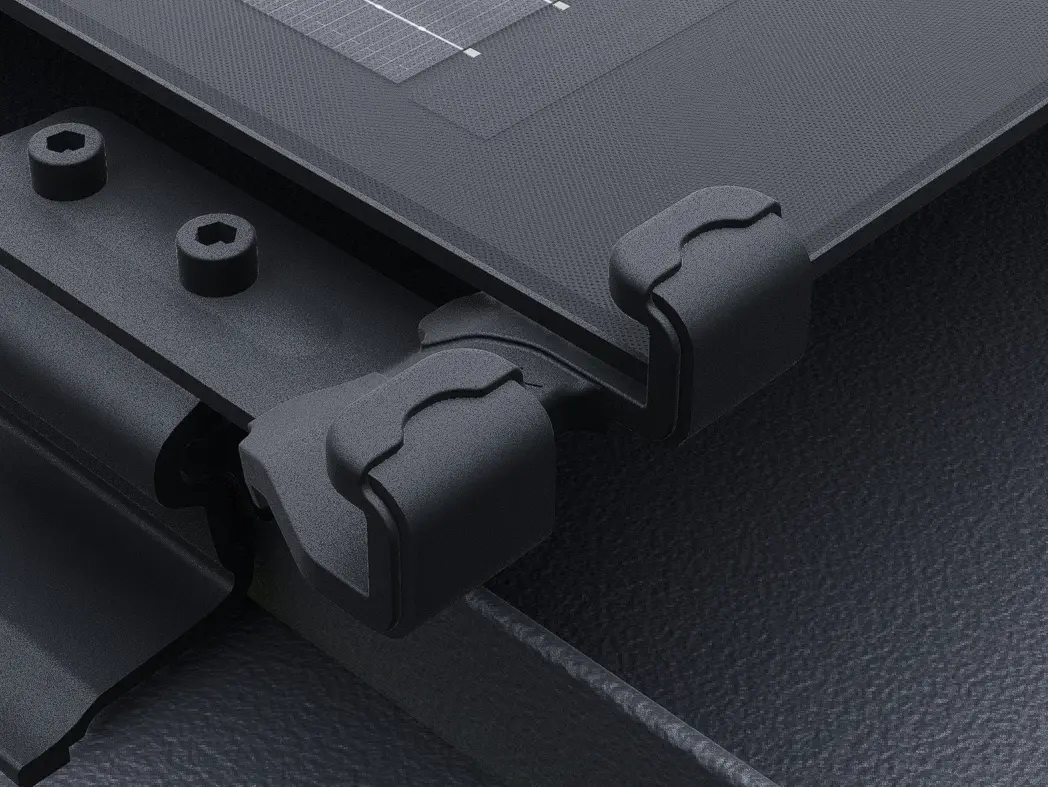

PREFALZ szolármodul lecsúszásgátló 500/650
Biztosítja a modult a lecsúszástól, feketére eloxált (vizuálisan illik a modulokhoz), 1 db lecsúszásgátló 2 fotovoltaikus-modul számára
Solar kábelátvezető elem
A PV-vezetékek beázásbiztos és biztonságos bevezetéséhez az összes PREFA tetőrendszerre a kábelek szigetelésének hosszútávú biztosítására.
